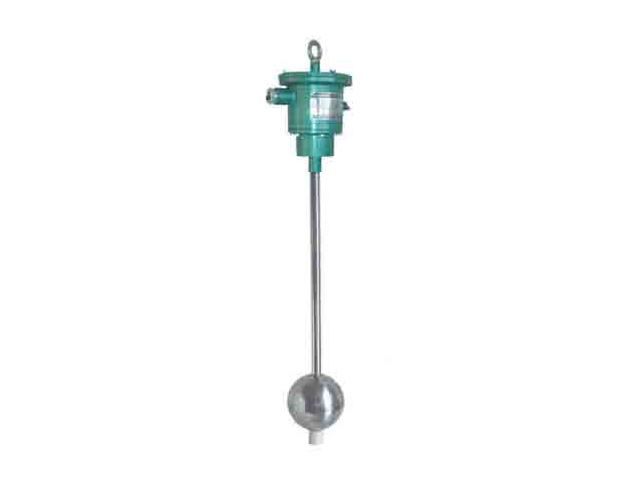

現在多數通用變頻器功能強大，都能實現不同的條件運行不同的頻率，在富士變頻器中稱為多步頻率運行，在變頻器中稱為恒速運行。礦用隔爆兼本質安全型液位控制器就是要達到讓泵根據不同的液位情況來選擇不同的轉速，以滿足工藝流程的要求。

本控制器使用了兩個位置探針，可將泵池分為三個液位區，當液位沒有接觸下液位探針時，變頻器工作在低頻率區，當液位處在兩探針中間時，變頻器工作在中頻率區，當液位同時觸及兩探針時，變頻器工作在高頻率區。

液位控制器主要由兩部分組成，液位感知弱電部分和延時控制強電部分。液位感知部分的電路原理圖，核心部分是一片6反相器芯片CD4069，本電路只用到其中的兩個反相器，通過探針和地電平之間介質的阻值改變反相器的輸入偏置，從而輸出不同的電位驅動相應的繼電器。當介質是礦漿等液體時，反相器的輸入端拉為低電平，經反相器輸出高電平，經三極管S9013驅動繼電器工作；當介質為空氣時，輸入端為高電平，輸出端的低電平，繼電器不動作。本控制器只用到了兩個位置檢測，其實根據需要還能做出多路的擴展。本控制器上液位繼電器K上，用的的是常開觸點，下液位繼電器K下，用的是常閉觸點。

延時控制部分的電路原理，該部分使用了兩個JS14P 220V的1-99秒可調時間繼電器SJ1、SJ2，主要是為了防止變頻器在兩液位交界處形成振動。液位感知部分在檢測到液位發生變化后，該狀態要保持一段時間，這個時間量可人為根據現場情況設置。
