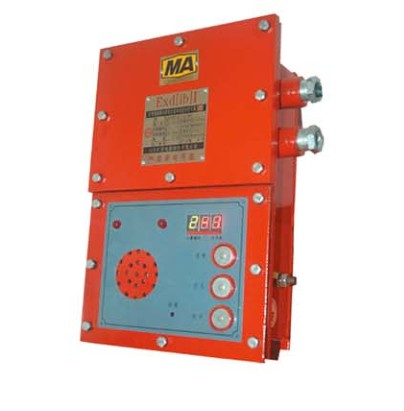

礦用隔爆兼本質安全型聲光信號器KXH127/127VKXH127礦用語言聲光信號器 主要用于煤礦井下含有煤塵及爆炸性氣體的工作場所。也稱斜巷語言聲光信號器，用于井下,上下車場。當乘人到達下車點時,語言聲光信號器發出“前方到站,準備下車”的語言提示和警報聲。
  語言聲光信號器正常工作條件
  a、大氣壓力: 80-106kPa；
  b、海拔高度不超過2000 m；
  c、環境溫度-10℃～+40℃；
  d、相對濕度:≤95 % (+25℃)；
  e、大氣壓力: 80kPa～106kPa；
  f、無顯著振動和沖擊；
  g、無破壞絕緣的氣體或蒸汽
  礦用隔爆兼本安型通訊聲光信號器工作原理
  a、發送聲光信號功能
如圖所示，A#、B#為電源接線柱，C#為信號聯絡接線柱。按下打點按鈕，所有聯機各臺C#與B#接線柱通過光耦構成電源回路。集成塊IC1得電工作，發出聲音信號送給揚聲器并使LED點亮，并通過電源線發送200kHz載波聲光信號。
  b、受話功能：
  受話集成塊IC3的電源通過變壓器B1獲得，在沒有按下通話按鈕時，受話集成塊IC3有電，其它臺發送的聲光信號經電源載波，通過變壓器B2的線圈L和L3耦合，L3感應到的音頻信號，經IC放大后送給揚聲器Y實現受話功能。
  c、單工通訊功能：
  按下通話按鈕，IC2得電，聲音經話筒MC送入IC2。放大后的音頻信號，通過變壓器B2的L2和L1耦合，L1線圈感應到的音頻信號，通過電源線載波，發送   到其它各臺，實現單工通訊功能。
  礦用隔爆兼本安型通訊聲光信號器安裝：
  1、安裝：
  a、打開隔爆腔前蓋，按圖1接線接線柱A#、B#接電源127V經熔斷器介入本產品。C#接其它臺C#，芯線接地。
  b、系統接入電源后即可使用（使用4X1.5平方根橡套電纜）。
  c、如果接線不對時，會發出噪音或打點聲，此時只需將其中一臺A#、B#接線對調即可。
  2、使用：
  a、送信號（打點）：按下信號按鈕，本臺及聯機的各臺同時發出聲光信號。
  b、通話：按下通話按鈕，對著話筒發送語言，其它各受話方可聽到本臺發送的聲音。松開通話按鈕，可接受其它各臺發送來的聲音。
  礦用隔爆兼本安型通訊聲光信號器使用注意事項：
  a、安裝使用前應認真閱讀本說明書。
  b、檢修時不得修改本安電路中的元器件型號、規格及電器參數等。
  c、嚴禁帶電開蓋及帶電維修。

  礦用隔爆兼本安型通訊聲光信號器使用運輸及貯存，適用于鐵運，汽運及水運，貯存于溫度-10～+40℃、相對溫度不大于90％（20+5）℃的環境中，無雨雪侵襲的地方
